Perilica rublja – kako zamijeniti ležaj

Rješenje

Uvijek se prije bilo kakvog popravka ili održavanja pozovite na sigurnosne informacije u korisničkom priručniku za svoj proizvod.https://www.electrolux.com/support/user-manuals/

UPOZORENJE!OPASNOST OD STRUJNOG UDARA

Prije bilo kakvog popravka ili održavanja isključite uređaj i izvucite mrežni utikač iz utičnice.

UPOZORENJE!OPASNOST OD OZLJEDE

Uvijek budite oprezni pri premještanju uređaja. Za teže uređaje najsigurnije je da ih nose dvije osobe. Uvijek koristite zaštitne rukavice i zaštitnu obuću. Nosite zaštitne rukavice u svakom trenutku kako biste se zaštitili od posjekotina na oštrim rubovima.

UPOZORENJE!OPASNOST OD OZLJEDE OKA

Nosite zaštitne naočale ako obavljate održavanje ili popravke koji uključuju opruge.

UPOZORENJE! OPASNOST OD PRIGNJEČENJA

Nosite zaštitne rukavice ako obavljate održavanje ili popravke koji uključuju remenje.

UPOZORENJE!OPASNOST OD GUŠENJA

Sitni dijelovi nisu za djecu mlađu od 3 godine. Držite sve sitne dijelove i ambalažu izvan dohvata djece.

Proizvod smiju koristiti ili instalirati samo odrasle osobe.

Prije bilo kakvog održavanja isključite dovod vode u uređaj. Uvijek potpuno ispraznite vodu iz uređaja. Svi radovi na održavanju moraju se izvoditi dok uređaj stoji uspravno. Preostala voda može oštetiti elektroniku ako se uređaj položi na bilo koju svoju stranu.

Pobrinite se da proizvod koristite isključivo za njegovu namjenu i provjerite je li riječ o kompatibilnom dijelu za predviđeni proizvod.

Nemojte koristiti niti instalirati proizvod ako je oštećen.

Imajte na umu da samostalni ili nestručni popravci mogu imati sigurnosne posljedice ako se ne izvedu ispravno i mogu poništiti jamstvo. Ključno je posjedovati potrebno znanje i vještine.

Kako zamijeniti ležaj

Upozorenje!

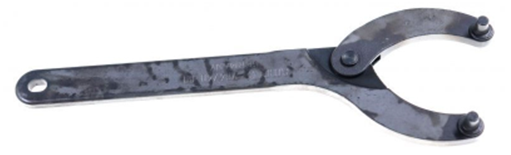

Za otpuštanje ležaja preporučuje se upotreba alata PN 8992980018469:

1. Uklonite bočnu ploču:

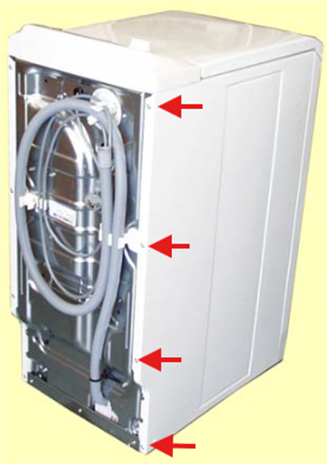

Odvijte 4 stražnja pričvrsna vijka.

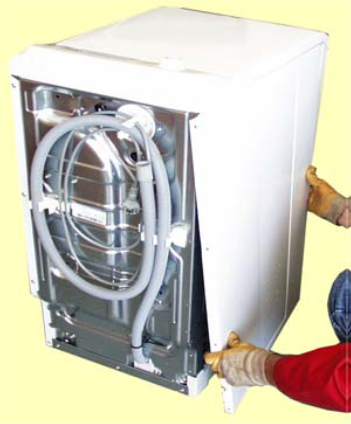

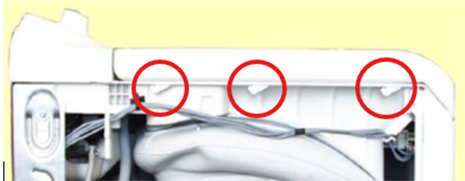

Povucite bočnu ploču unatrag kako biste rastavili gornje učvršćenje i tri prednje točke učvršćenja.

Uklonite bočnu ploču.

Upozorenje: Ne zaboravite dvije podloške pri sastavljanju. One osiguravaju uzemljenje bočnih panela.

Lijevi ležaj

1 - Uklonite lijevu bočnu ploču.

2 - Uklonite vijak bubnja.

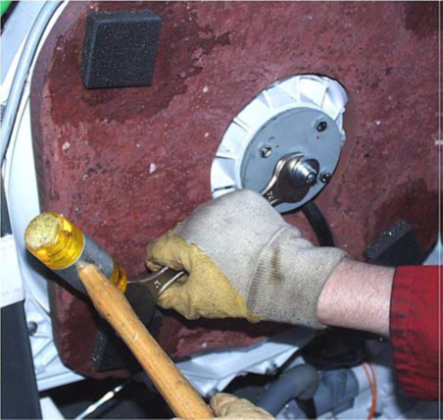

3 - Upotrijebite alat PN 8992980018469 za otpuštanje ležaja (u smjeru otvaranja).

Desni ležaj

1 - Uklonite desnu bočnu ploču.

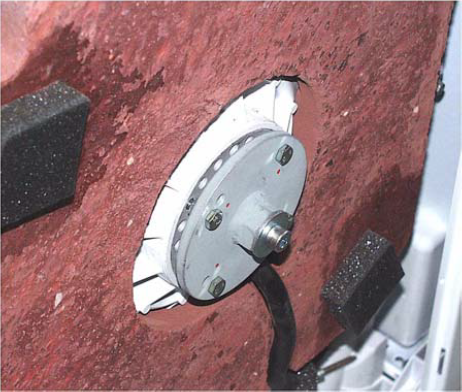

2 - Uklonite vijak bubnja s remenice.

3 - Uklonite remenicu.

4 - Uklonite dijelove za uzemljenje bubnja pilom

5 - Upotrijebite alat PN 8992980018469 za otpuštanje ležaja (u smjeru otvaranja).

Tijekom sastavljanja pazite na ispravan položaj okrugle brtve. Očistite osovinu bubnja, podmažite brtveni prsten osovine i pričvrstite ležaj na kadu (u smjeru zatvaranja).

Napomena: Ovi ležajevi su samostežući, stoga ih nemojte previše zatezati.

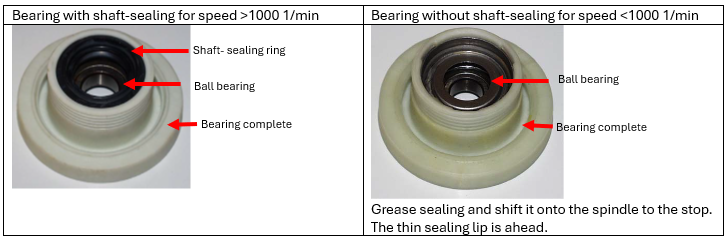

Ležaj s brtvom vratila za brzinu >1000 1/min

Ležaj bez brtve vratila za brzinu <1000 1/min

Ležaj dovršen

Brtvilo osovine

Kuglični ležaj

Ležaj dovršen

Kuglični ležaj

Podmažite brtvu i navucite je na osovinu do graničnika.

Tanka brtvena usna je sprijeda.

6 - Prilikom sastavljanja ponovite korake obrnutim redoslijedom.
