Kako rastaviti i sastaviti šarku vrata (3)
Rješenje
Prije bilo kakvog postupka održavanja, isključite uređaj i odspojite mrežni utikač iz utičnice.
Uvijek pazite kad premještate uređaje, za teške uređaje potrebno je da ih premjeste dvije osobe.
Uvijek koristite zaštitne rukavice i zatvorenu obuću.
Imajte na umu da samostalno ili neprofesionalno popravljanje može imati sigurnosne posljedice ako se ne izvede pravilno
KAKO RASKLONITI I SKLOPITI ŠARKU VRATA
1. Poklopac
Podignite ručku da biste podigli poklopac.

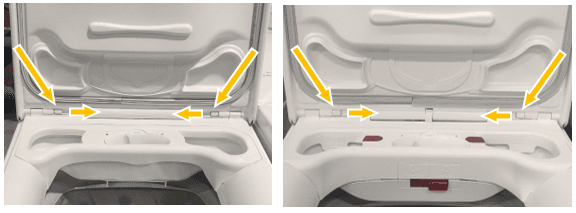

Uklonite dvije klinaste igle prema unutra. (dolje možete vidjeti dvije različite verzije)

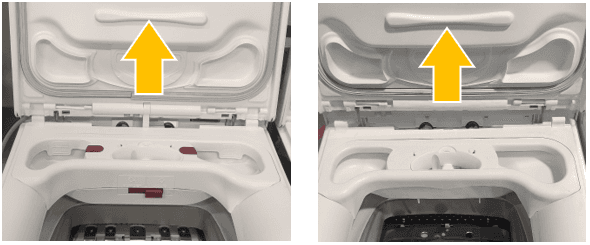

Podignite poklopac i uklonite. (dolje možete vidjeti dvije različite verzije)
Pri ponovnom sastavljanju ponovite ove korake obrnutim redoslijedom.
Prije intervencije na opremi postavite zaštitu iznad bubnja kako biste spriječili padanje malih dijelova unutar kade.
2. Upravljačka ploča
Umetnite odvijač u bočne utore, kako je prikazano na slici, prvo s jedne, a zatim s druge strane, uvijek pazeći da umetnete zaštitu između ormarića i odvijača kako ne biste ogrebali boju.
Pomaknite se prema dolje da biste malo proširili upravljačku ploču i otkvačili kopče koje je učvršćuju na mjestu.
Lagano podignite prednji dio upravljačke ploče.
Pomaknite ga prema stražnjem dijelu.
2.1 Montaža
Uvedite osovine trkača (1) smještene na upravljačkoj ploči u vodilice (2) na bočnim stranama perilice rublja.
Okrenite ga prema naprijed.
Pritisnite upravljačku ploču prema naprijed dok se potpuno ne zakači.
Otvorite gornji prsten za rezanje.
Odvojite brtvu donjeg dijela s gornje strane
3. Ispod brtva
Uklonite lijevu i desnu bočnu ploču (pogledajte odgovarajuće poglavlje).
Uklonite ožičenje s različitih nosača (označenih strelicama).
Pomoću odvijača otvorite stezaljku, pazeći da ne perforirate donju brtvu ili slomite sigurnosni prsten.
Uklonite donji dio vodeći računa da ne pokvarite 2 baze.
Pri ponovnom sastavljanju.
Podmažite cijelo ulazno sjedalo u koje ćete umetnuti donju brtvu.
Podmažite sjedalo brtve ispod koje ćete umetnuti u ulaz.
(Donji dio nije označen strelicama jer je skriven.)
Nakon podmazivanja dvaju sjedala, ulaznog sjedala i sjedala brtve ispod.

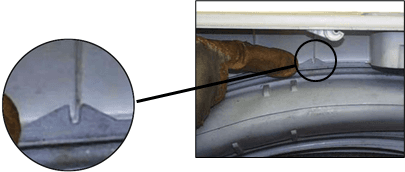

Pronađite položaj referentnog simbola na rubu dovoda.
(ilustrativna fotografija, može se razlikovati od vašeg modela perilice rublja)
Položaj referentnog simbola na donjoj brtvi.
Umetnite brtvu između ulaza i zavarene kade.
Postavite dvije reference tako da odgovaraju.
I umetnite donju brtvu u ulazno sjedalo za utovar.
Podmažite dio sigurnosnog prstena koji treba umetnuti u brtvu ispod
sjedalo, da ga čvrsto pričvrstite na zavarenu kadu.
Podmažite sjedalo brtve ispod koje je označeno strelicom.
Umetnite prsten za zaključavanje između brtve ispod i ulaza.
(ilustrativna fotografija, može se razlikovati od vašeg modela perilice rublja)
Provjerite je li dolje točno umetnut i jesu li referentni urezi pravilno postavljeni.
S obje strane.
Provjerite je li prsten za zaključavanje savršeno umetnut u svoje sjedalo po cijelom obodu.
Spojite dva kraja prstena za zaključavanje.
Pritegnite ključem za cijevi (pazite da ne puknete prsten).
Ponovite postupke izvedene s ovim osiguravajućim prstenom s osiguravajućim prstenom koji učvršćuje brtvu donjeg dijela na ulaz.
4. Bočne ploče
Uklanjanjem bočnih ploča možete pristupiti svim raznim dijelovima perilice rublja.

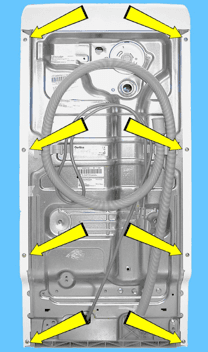

Otpustite vijke koji pričvršćuju desnu ili lijevu bočnu ploču (uređaj gledan sprijeda) za stražnju ploču.
Pomaknite ga prema stražnjem dijelu perilice rublja
tako da se omogući njegovo uklanjanje s gornjih vodilica, označenih strelicama na crtežu.
5. Elektronička sklopka tlaka
Uklonite upravljačku ploču (pogledajte odgovarajući odlomak).
Izvucite konektor.
Pritisnite jezičke koji ga pričvršćuju za ormar i uklonite ga.
Izvucite malu cijev koja ga spaja s tlačnom komorom.
Pri ponovnom sastavljanju ponovite ove korake obrnutim redoslijedom.
Kada zamjenjujete bilo što, pogledajte kod prikazan na popisu rezervnih dijelova koji se odnose na uređaj koji se popravlja.
Uklonite ožičenje brave vrata s kabelskih uvodnica označenih strelicama.
Otvorite sigurnosni prsten koji učvršćuje brtvu ispod i na ulaznom dijelu i uklonite ga sa sjedala.
Otpustite dva vijka koji učvršćuju ulaz na stražnjoj i prednjoj ploči.
Lijeva strana
Otpustite dva vijka koji učvršćuju ulaz na stražnjoj i prednjoj ploči.
Desna strana
Uklonite priključke
Proširite / slomite stezaljke koje blokiraju cijevi koje vode do razdjelnika vode.
Izvucite cijevi
Gurnite dva držača (1) prema unutrašnjosti uređaja i istodobno okrenite magnetni ventil (2) u smjeru suprotnom od kazaljke na satu.
Izvadite ga sa sjedala
Da biste olakšali rad na ulazu, postavite nosač ispod motora.
Gurnite ulaz prema naprijed da izvučete oslonac elektromagnetskog ventila sa stražnje ploče i lagano ga podignite.
(ilustrativna fotografija, može se razlikovati od vašeg modela perilice rublja)
Uklonite ulaz s prednje ploče.
Otkačite desnu i lijevu prednju oprugu od ulaza.
Uklonite priključak ožičenja iz sustava odgode vrata.
Ulaz s magnetskim ventilima
Pri ponovnom sastavljanju ponovite ove korake obrnutim redoslijedom
5. Dozator za vodu
Podignite poklopac.
Uklonite spremnik za deterdžent.
Uklonite upravljačku ploču (pogledajte odgovarajući odlomak)
Proširite / slomite stezaljke koje blokiraju cijevi koje vode do razdjelnika vode.
Izvucite cijevi
Pri ponovnom sastavljanju koristite kampove istih karakteristika.
S Ø od 20,5 mm
Otkačite jezičke koji ga pričvršćuju za ulaz
